电动上棒机方锭夹紧升降翻转旋转设备方形物体夹抱机圆棒方锭上料车

  电动上棒机设备布置及用途

设备布置在整理车间线切工序内，主要用途为将整锭开方后的方锭水平夹紧并翻转＞90°

（具备慢速找正对中功能），并放入线切设备进行后续加工。

概述：上棒机将方锭平行装夹后，升到切割机挂棒高度，将方锭安装至切割机上料

夹具内。

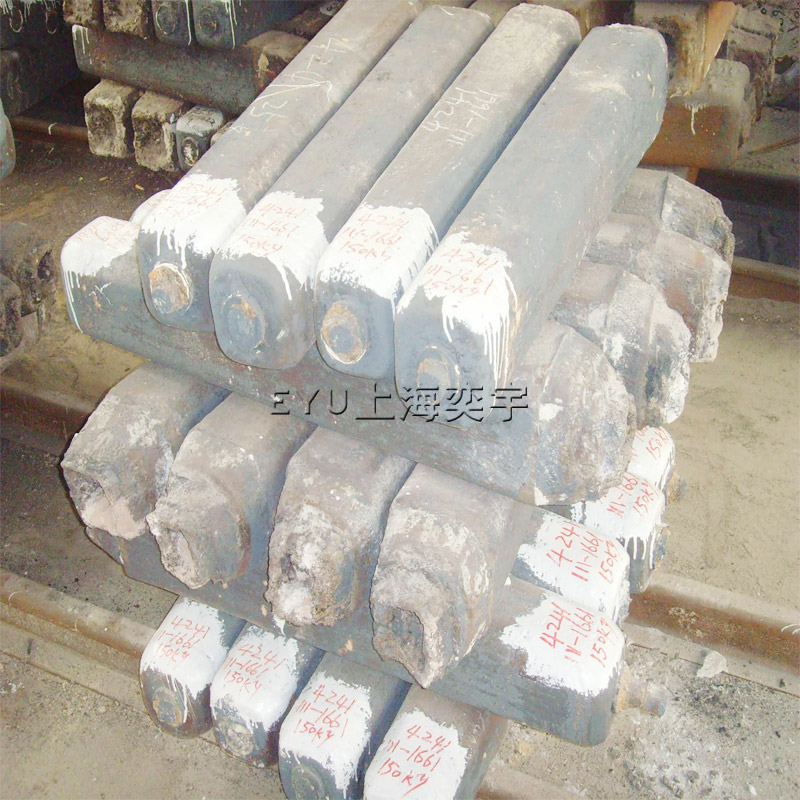

 方锭参数

1）方锭尺寸：3600*200~300*285mm，棒头 400mm，总长 4000mm。

2）多晶硅纯化方锭，棱角分明。上包机夹具需做聚氨酯等防护，避免损伤方锭。

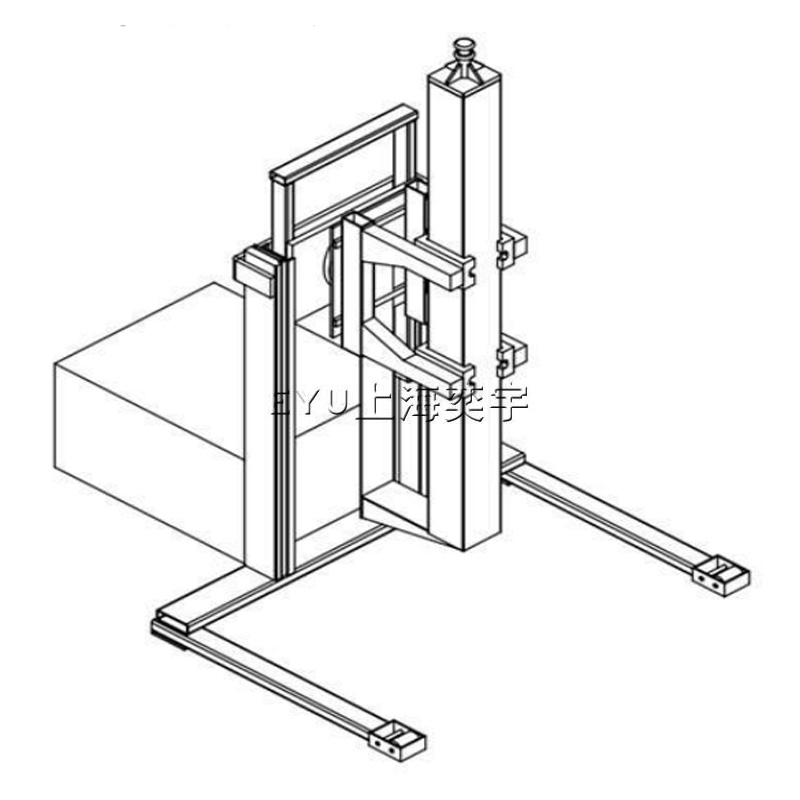

结构动作说明

A、电动上棒机就位到指定方锭放置位置后,上棒机通过夹具夹紧方锭（此时方锭水平放置

在小车上，并且对角朝下）；

B、竖直面内旋转方锭至竖直状态，调整上料车方锭托板机构紧贴方锭底部；

C、操作电动方锭上料车至线切设备处，操作上料车使方锭进入线切设备加工区域（此时

需注意方锭底部不得与线切设备干涉）；

D、通过电动方锭上料车底部方锭托板机构与夹紧机构的配合，使方锭端部粘接接头与线

切设备挂钩位置成功对接；

E、 松开上料车夹紧机构，撤走上料车，完成依次上料过程；

电动上棒机方锭夹紧升降翻转旋转设备方形物体夹抱机圆棒方锭上料车参数

1）充电式，电池容量满足设备满载连续工作 6 小时以上，电池形式不限。须配置电池快

拆功能和备用电池一块，快速充电设备 1 套。

2）物料夹具：采用 V 型工装夹具，同时具备圆棒和方锭夹取能力；

夹具表面采用聚氨酯等减压材料，表面作防滑处理，避免物料滑倒；

夹具长度≥1000mm，具备物料托板装置;

带旋转机构，将物料平行加气后，旋转竖立，旋转角度≥90°，角度可调，于升降机构

带互锁装置，不可同时工作。

3）升降: 升降高度≥500~3500mm，快、慢可调，下、上设置双重连锁限位保护；

采用带防坠措施电动减速装置。

4）上料能力：物料重量≥1000kg，乙方需计算物料在各种位置和方向时的设备动、静平衡，

可采用添加配重等措施，严禁出现倾倒等重大安全事故。

5）作业场所：硅粉及含硅废水作业环境，设备电气部分采用全密封，避免污染造成设备短

路；机械润滑部分全密封，避免硅粉磨损，保证设备运行精度。

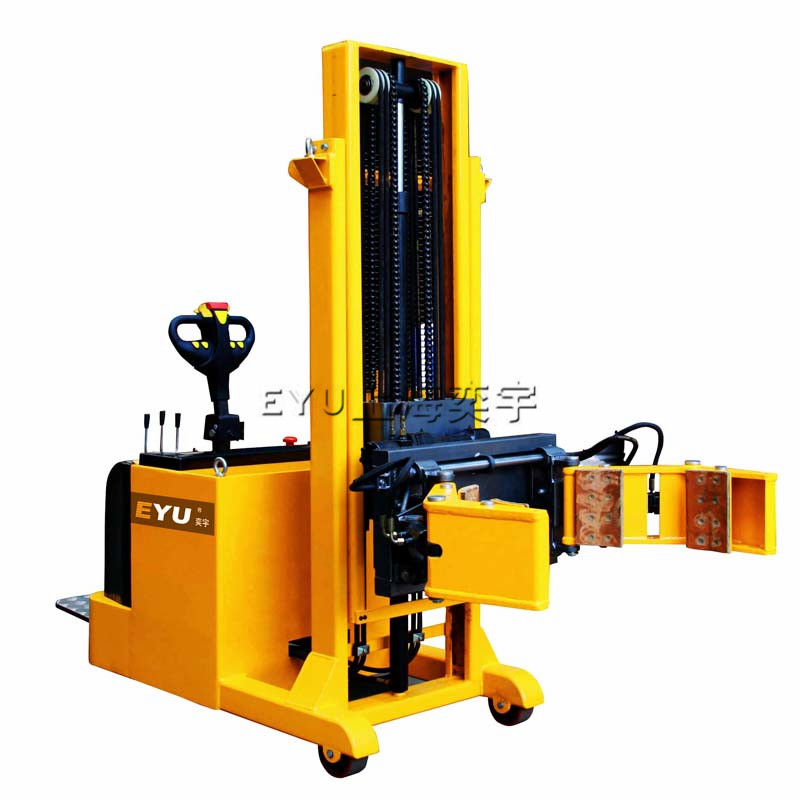

EY-YYL800平衡重式全电动翻转车功能：

1.整机设计以人机工程为主导思想，融合国际的设计理念和技术，具有良好的安全性，操作性和舒适性。

2.带载人踏板可以减少操作者疲劳，多功能操控手柄，行走无极调速器，大功率转向开关，一体化液压泵站，AC大功率行走驱动轮。

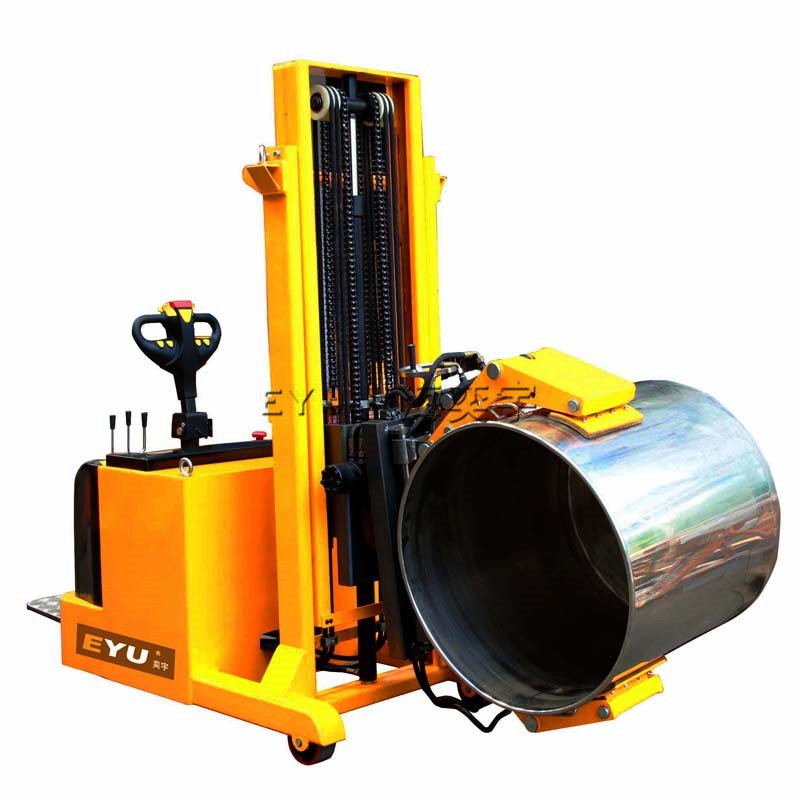

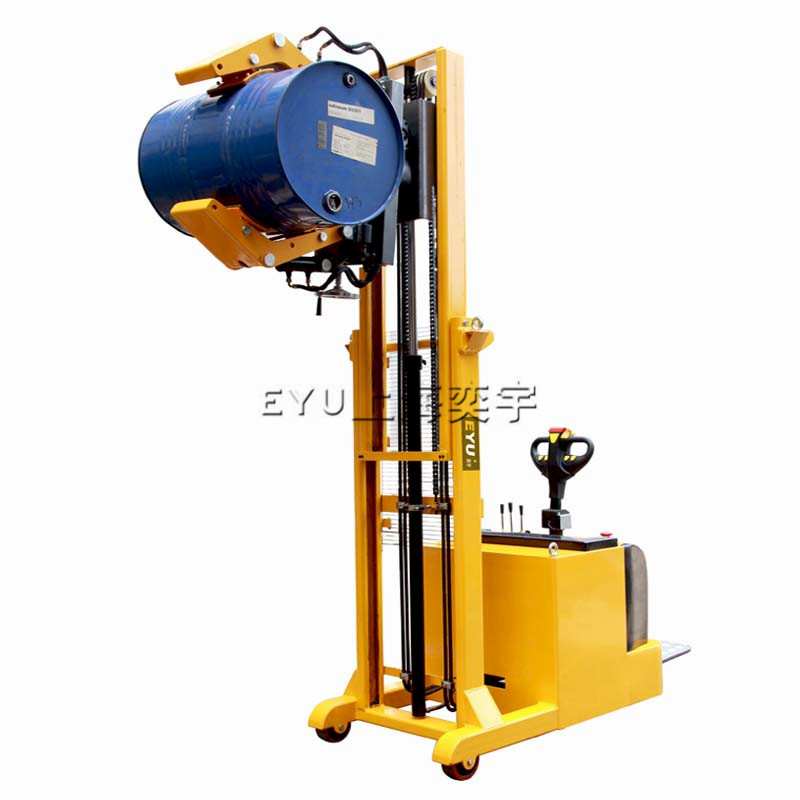

3.可调式夹臂，适合直径230mm至830mm,双向360度连续旋转，夹臂在任意角度可进行操控。

EY-YYL800平衡重式全电动翻转车详细参数：
